Wał napędowy

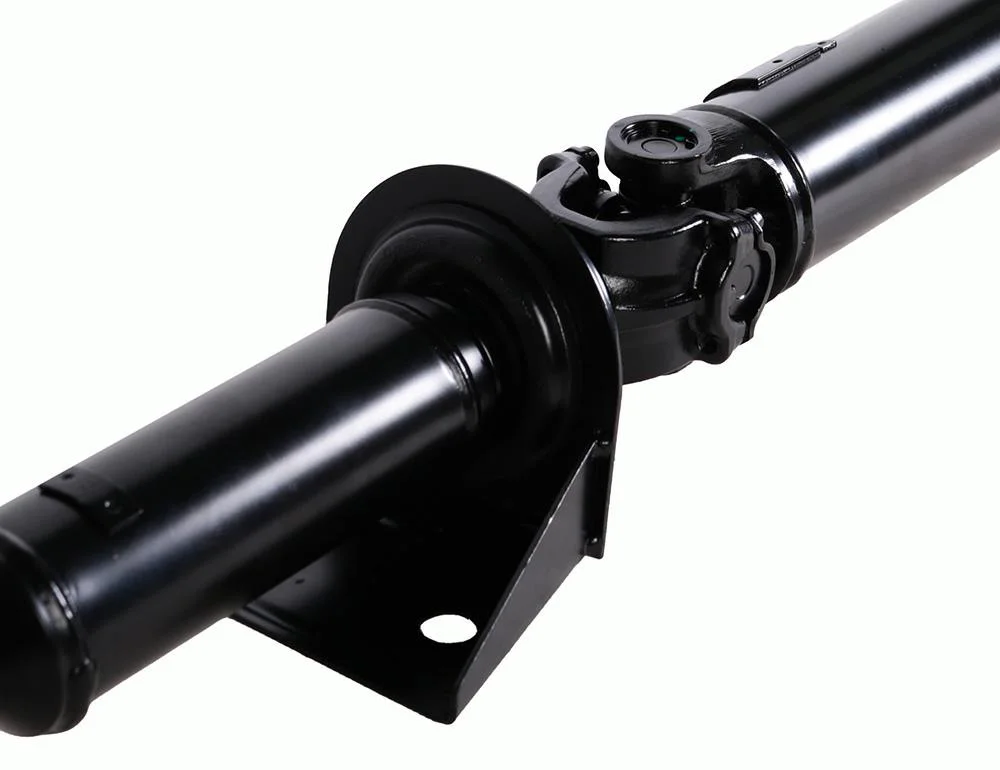

Wał napędowy tył MERCEDES ML W163, L=1305mm, L1=1025mm, przegub 100mm otw. 6x8mm + flansza SAE70mm otw. 4x10mm
DostępnyZamówienie przygotujemy do wysyłki
1456,99 złbrutto / szt.
1184,54 zł netto / szt.Sklep działa testowo — zamówienia online uruchomimy po zakończeniu konfiguracji płatności i dostaw.
Dostawa Polska i Europa
Weryfikacja doboru przed wysyłką
Specyfikacja techniczna
Najpierw pokazujemy wymiary decydujące o dopasowaniu, a dalej pełne dane pogrupowane według funkcji.
Najważniejsze parametry
- Długość całkowitaCałkowita długość części w położeniu użytym do pomiaru katalogowego.
- 1305 mm
- Długość L1Odcinek L1 zgodny ze schematem wymiarowym danego wału.
- 1025 mm
- Pozycja osiPołożenie elementu względem przedniej, tylnej lub środkowej części układu.
- tył
Końce wału — porównanie
Każdy koniec może mieć inne mocowanie. Porównaj obie kolumny osobno.
| Parametr | AKoniec A | BKoniec B |
|---|---|---|
| Średnica przegubu | 100 mm | — |
| Liczba śrub | 6 | 4 |
| Średnica otworu pod śrubęŚrednica pojedynczego otworu przeznaczonego na śrubę montażową. | 8 mm | 10 mm |
| Standard centrowania kołnierzaNorma wykonania powierzchni centrującej, np. SAE lub DIN. | — | SAE |
| Średnica centrowania (pilot)Średnica powierzchni, która centruje kołnierz przed dokręceniem śrub. | — | 70 mm |
A i B oznaczają przeciwległe końce lub strony części. Nie zakładaj, że mają identyczne wymiary.
Identyfikacja części
Numery OE i porównawcze
Użyj ich do wyszukania odpowiednika. Zgodność montażową zawsze potwierdź także po wymiarach i zastosowaniu.
- DSME16302
- A1634100702
Ważne przed montażem
Porównaj wymiary z wymontowaną częścią.
Numery porównawcze pomagają znaleźć produkt, ale wariant konstrukcyjny pojazdu może się różnić. W razie wątpliwości prześlij VIN, kod i zdjęcia punktów montażowych.
Jak poprawnie dobrać część →
