Wał napędowy

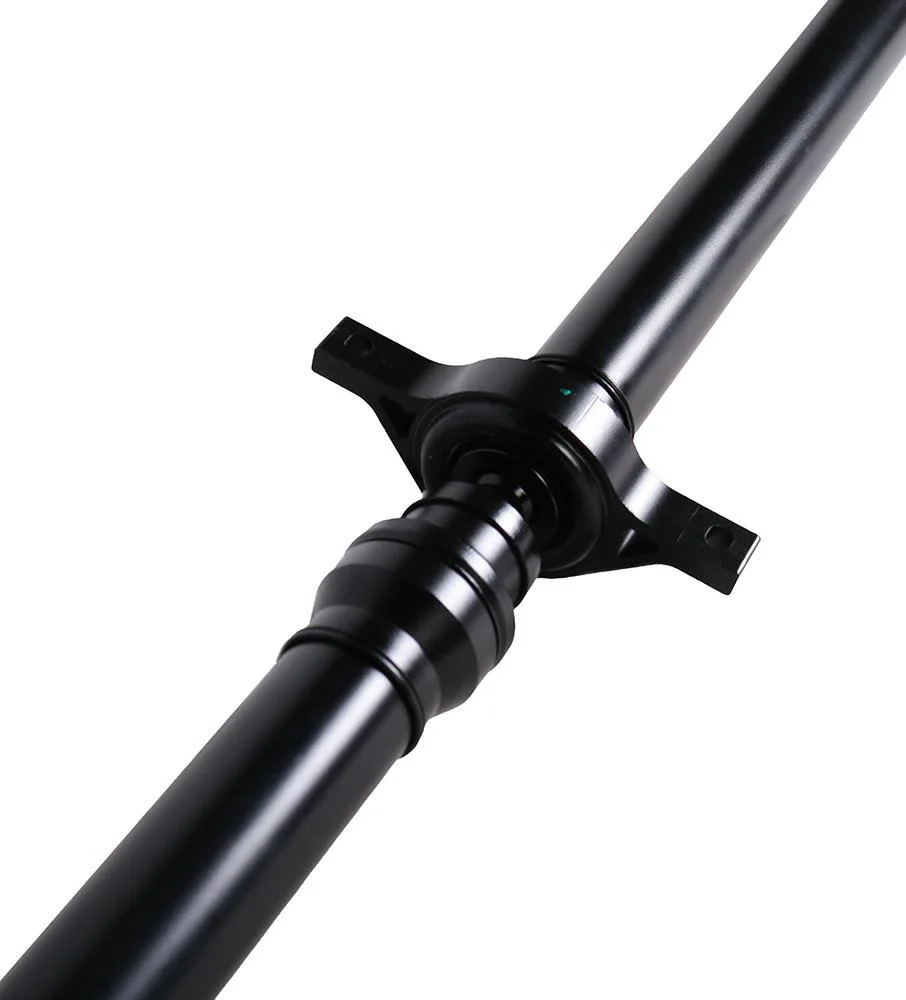

Wał napędowy HYUNDAI Santa Fe, L=2148mm, L1=963mm, złącze elastyczne 90mm + flansza SAE45mm otw. 4x10mm
DostępnyZamówienie przygotujemy do wysyłki
1282,99 złbrutto / szt.
1043,08 zł netto / szt.Sklep działa testowo — zamówienia online uruchomimy po zakończeniu konfiguracji płatności i dostaw.
Dostawa Polska i Europa
Weryfikacja doboru przed wysyłką
Specyfikacja techniczna
Najpierw pokazujemy wymiary decydujące o dopasowaniu, a dalej pełne dane pogrupowane według funkcji.
Najważniejsze parametry
- Długość całkowitaCałkowita długość części w położeniu użytym do pomiaru katalogowego.
- 2148 mm
- Długość L1Odcinek L1 zgodny ze schematem wymiarowym danego wału.
- 963 mm
Końce wału — porównanie
Każdy koniec może mieć inne mocowanie. Porównaj obie kolumny osobno.
| Parametr | AKoniec A | BKoniec B |
|---|---|---|
| Średnica przegubu | 90 mm | — |
| Standard centrowania kołnierzaNorma wykonania powierzchni centrującej, np. SAE lub DIN. | — | SAE |
| Średnica centrowania (pilot)Średnica powierzchni, która centruje kołnierz przed dokręceniem śrub. | — | 45 mm |
| Liczba śrub | 6 | 4 |
| Średnica otworu pod śrubęŚrednica pojedynczego otworu przeznaczonego na śrubę montażową. | 12 mm | 10 mm |
A i B oznaczają przeciwległe końce lub strony części. Nie zakładaj, że mają identyczne wymiary.
Identyfikacja części
Numery OE i porównawcze
Użyj ich do wyszukania odpowiednika. Zgodność montażową zawsze potwierdź także po wymiarach i zastosowaniu.
- DSHY20
- 49300-B8150
- 49300B8150
- 49300-B8100
- 49300B8100
Ważne przed montażem
Porównaj wymiary z wymontowaną częścią.
Numery porównawcze pomagają znaleźć produkt, ale wariant konstrukcyjny pojazdu może się różnić. W razie wątpliwości prześlij VIN, kod i zdjęcia punktów montażowych.
Jak poprawnie dobrać część →
